信息，有层次。
横向显示区域集中呈现 P1、P2、压差与轮洗状态，让关键数据先被看见。
F6 · 新一代反冲洗控制器
反冲洗，
尽在掌握。
把压力、轮洗与现场操作，
收进一个清晰、从容的控制中心。
延续原机的顺序轮洗逻辑，
以全新外观和互联规划，面向下一代过滤系统。
F6 · 可售反冲洗控制器
10路
有序轮洗单节点阀控制通道
P1 / P2
双压力与压差把运行状态看清楚
5键
现场直接操作保留实体按键逻辑
F6 / 三维产品介绍
穿过外壳，看见顺序反洗。
透视十路过滤单元，观看反洗时的通流方向与颗粒运动。
01 / 为现场而设计
一眼清楚。
一按有数。
暖白机身，克制的橙色标记。
让显示、操作与接线各得其所。
操作，有触感。
返回、−、+、OK、设置，保留熟悉的五键布局。以戴手套也便于操作为设计目标。

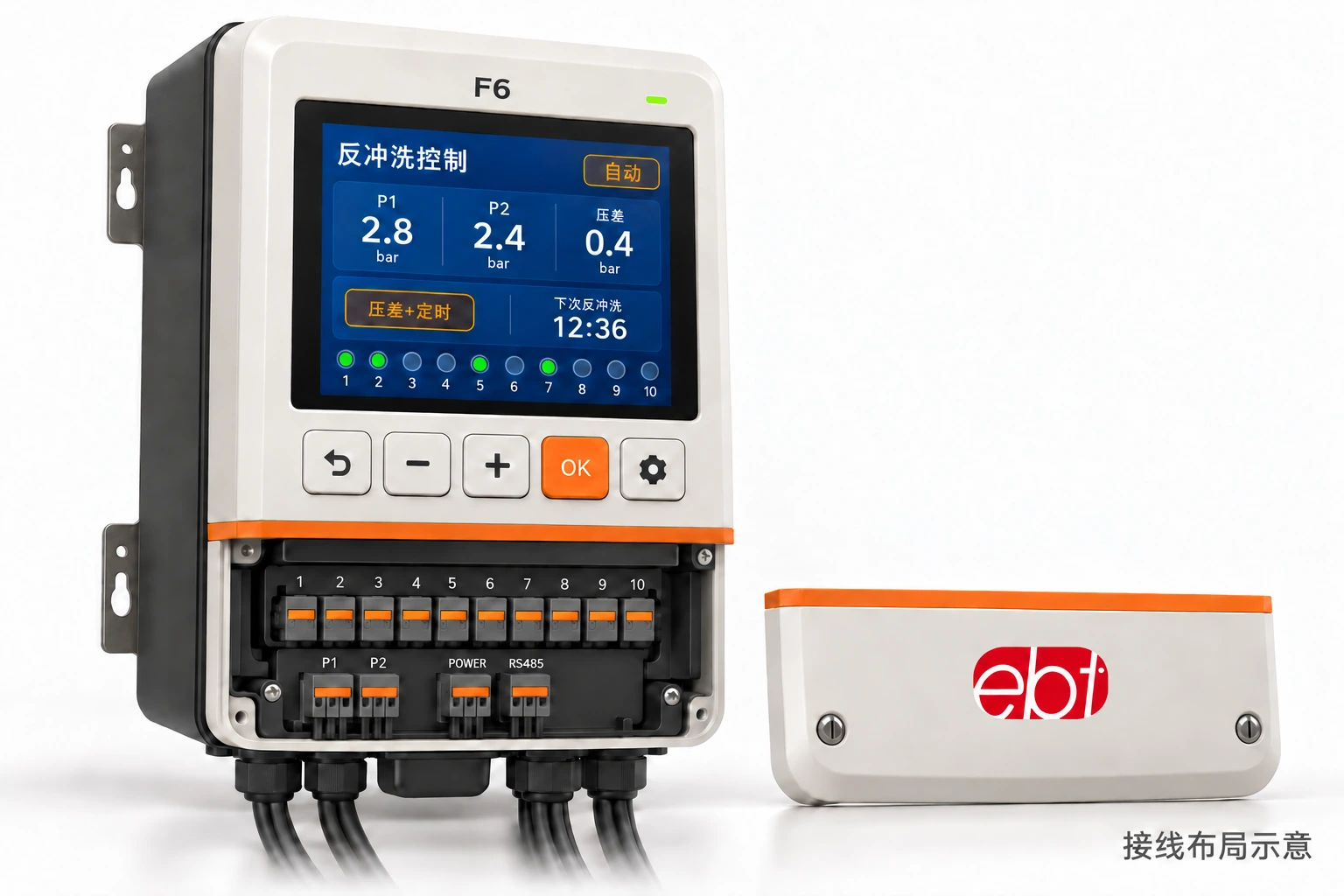

维护，有分区。
操作区与接线仓分离，线缆从底部有序引出，为安装、检修与标识留出空间。
02 / 让每一步都看得见
轮洗有序。
心中有底。
开阀、反洗、关阀、间隔，再到下一路。
让运行进度与倒计时，始终清晰在场。
试一试，现场操作逻辑
你的节奏，
你的节奏，
你的控制方式。
选择自动触发模式，也可单独手动启停一次轮洗演示。
按设定压差或时间条件触发轮洗，兼顾过滤状态与周期安排。
交互示意 · 非实机界面
仅在浏览器中运行，不连接任何设备。示例压力与加速时间不代表设备参数。
F6
反冲洗控制压差 + 定时
P12.8bar
P22.4bar
压差 ΔP0.4bar
已停止等待启动
当前通道01/ 10
剩余时间—s
1
2
3
4
5
6
7
8
9
10
示例数据 / 加速演示完成轮洗 0 次
− / + 预选通道 · OK 启停 · 设置切换模式 · 返回重置
演示已停止，预选第1路。
01开阀→02反洗→03关阀→04间隔→05下一路
原机以实体按键操作，未启用触摸操作。本页以浏览器按钮演示操作逻辑，界面为重新设计的示意。
03 / 新平台规划
从设备身边，
到整个现场。
以 ESP32-S3 为主控，搭配独立的公司自研 LoRa 模块。
近场设置、热点升级、局域网管理，各有清晰路径。
控制核心F6ESP32-S3+ 独立自研 LoRa 模块
BLE
手机 APP · 近场设置
拟通过蓝牙连接，设置参数、查看设备状态。
Wi-Fi
手机热点 · 固件 OTA
拟接入手机 2.4 GHz Wi-Fi 热点，获取网络进行升级。
自研 LoRa
局域网网关 · Web 管理
拟经网关提供 Web 控制与 OTA 升级入口。
以上为新平台研发规划。LoRa 链路需配套网关；互联网接入由网关或手机热点提供。此联网升级规划不含 4G 配置。
04 / 继承与升级
熟悉的控制逻辑，
新的可能。
把熟悉的操作，留下来。
- 01顺序轮洗
10 路脉冲阀控制，按开阀、反洗、关阀、间隔的顺序运行。
- 02多条件触发
定时、压差、压差 + 定时及关闭自动触发，并提供手动反洗。
- 03现场状态与记录
P1 / P2 与压差、状态倒计时、轮洗统计、参数存储、RTC 和 RS485。
让体验与连接，向前一步。
- 01新一代工业外观
更清楚的信息层次、五键操作区和分离接线仓设计。
- 02ESP32-S3 平台
规划 BLE 手机 APP 设置，以及接入手机热点的 Wi-Fi OTA。
- 03公司自研 LoRa
独立无线模块与局域网网关协作，规划 Web 控制和 OTA。
| 阀控制通道 | 单节点共 10 路脉冲阀控制配置持压阀时，占用第 9 或第 10 路，轮洗通道余 9 路。 |
|---|---|
| 轮洗流程 | 依次开阀 → 反洗 → 关阀 → 间隔 → 下一路 |
| 自动触发 | 定时 / 压差 / 压差 + 定时 / 关闭自动 |
| 手动操作 | 支持手动反洗启停 |
| 显示与按键 | 480 × 320 横向显示 · 5 个实体键返回 / − / + / OK / 设置；原机未启用触摸操作。 |
| 状态与记录 | P1 / P2 压力与压差、轮洗状态与倒计时、轮洗统计、参数存储、RTC |
| 有线接口 | RS485 |
| 主控平台 | ESP32-S3 |
|---|---|
| 近场连接 | BLE · 手机 APP 参数设置 |
| Wi-Fi 升级 | 连接手机 2.4 GHz 热点，进行 OTA |
| 现场无线 | 独立的公司自研 LoRa 模块经配套局域网网关提供 Web 控制与 OTA。 |
| 电气与阀接口 | 供电、输出电压 / 电流、阀接线制式及接头定义待定 |
|---|---|
| 压力接口 | 传感器制式、P1 / P2 实物映射及量程待定 |
| 结构与环境 | 尺寸、安装孔位、材料、防护等级及环境适应性待定 |
