A6 · 侧视观察 · 白光补光 · 独立水压感测
管内的变化，
多一种观察方式。
从三通支路插入管道，让侧视针孔摄像机面向目标阀门。结合白光补光和测点水压，为远程操作后的现场复核提供设计思路。
可售设备 · 选型询价
A6 / 三维产品介绍
把视线，带进管道里面。
剖切管道后，观察侧视镜头、双白光和独立受压面的工作位置。
A6，
从现场需求出发。
将管外电子腔与管内光学、压力受压面分开，说明观察和感测的安装关系。可按安装与接入需求选型，具体观察效果需结合实际介质和工况评估。
- 图像观察
- 侧视针孔摄像机，面向管内局部状态与目标阀门
- 补光设计
- 镜头上下双白光窗，分区隔光；浑浊水成像需验证
- 水压检测
- 独立压力受压面，与安装测点介质接触
- 安装方案
- 三通支路螺纹插入，方向定位与密封方式按管道及所选版本确认
- 电源与数据
- 管外单一接口，接口形式、协议及视频链路按所选版本确认

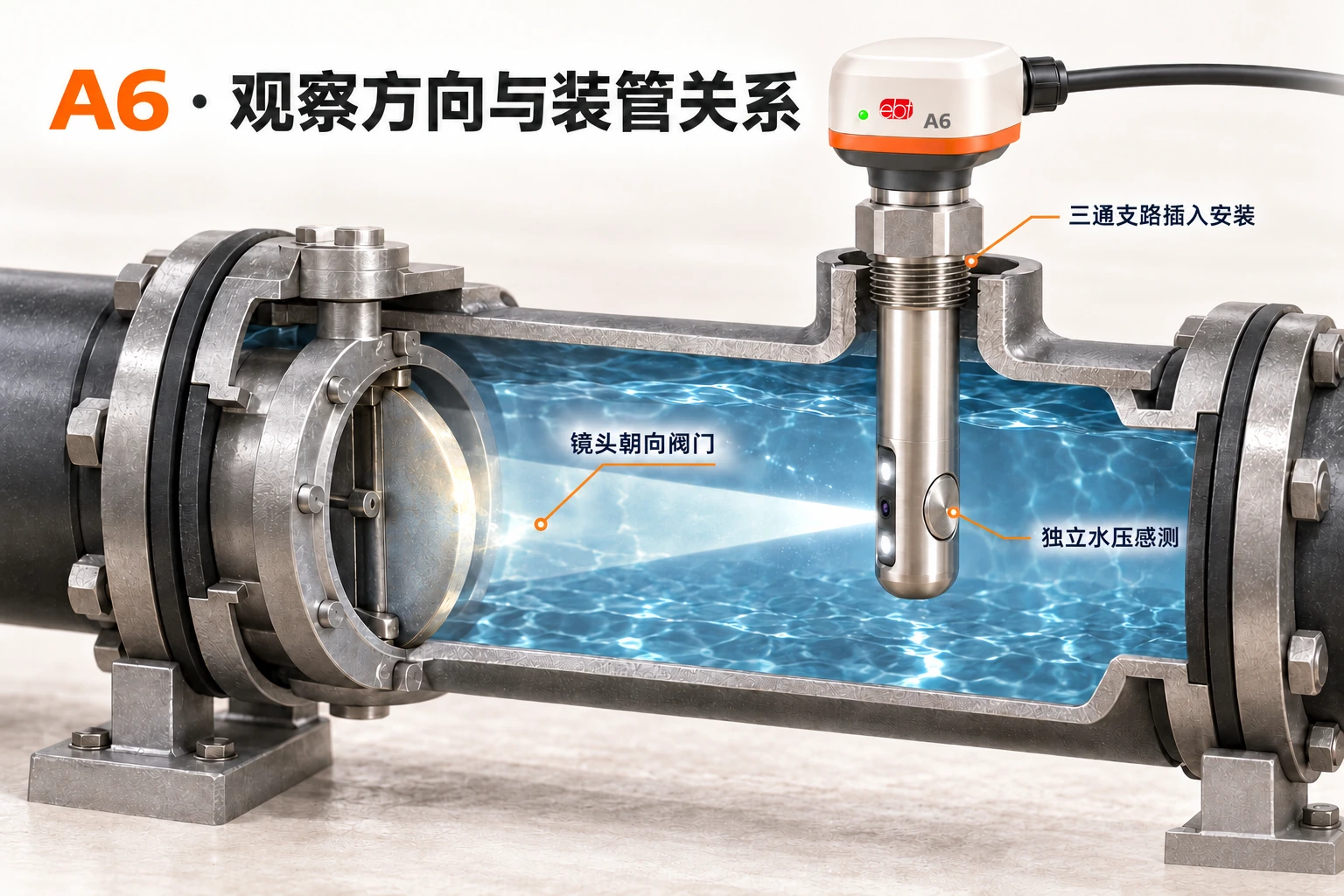

镜头沿管道，
朝向目标阀门。
通过三通支路插入安装，电子头留在管外，短探杆进入水路。观察目标需要直达视线，不能隔着弯头、管壁或其他遮挡推断阀门状态。
外观概念 · 非工程图 · 剖切示意，非实测画面
看清方案，
再确定实施细节。
A6 为可售管内可视压力传感器。订购前确认供电、视频接入、安装接口、压力范围与观察工况，以所选版本及订单资料为准。剖切、水体与光锥用于说明安装及观察方向，非实测视频。
A6 可以控制阀门吗？
A6 是观察与压力感测方案，不是阀门执行器。它与 A5 等阀控产品在应用目标上互补，不代表两者已完成通信或视频接入兼容验证。
有压力读数就能证明阀门关严吗？
不能。测点压力不等同于流量，也不能单独证明阀门关严或管道无泄漏；复核需结合画面、测点位置及实际工况。
能通过 LoRa 传输实时视频吗？
LoRa 不作为本页的视频传输承诺。订购前需确认视频接入方式及网络条件，不默认与其他阀控设备兼容。
强光能保证浑浊水里清晰吗？
不能保证。浑浊度、气泡、反光、附着物及观察距离都影响效果，需要验证补光、隔光、光窗清洁与散热设计。
从您的管道与现场，
开始讨论。
